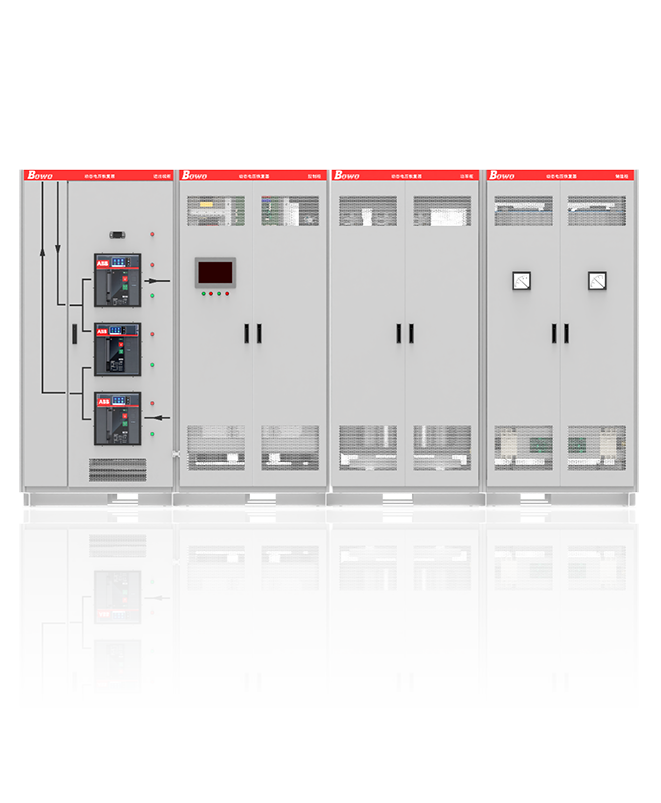

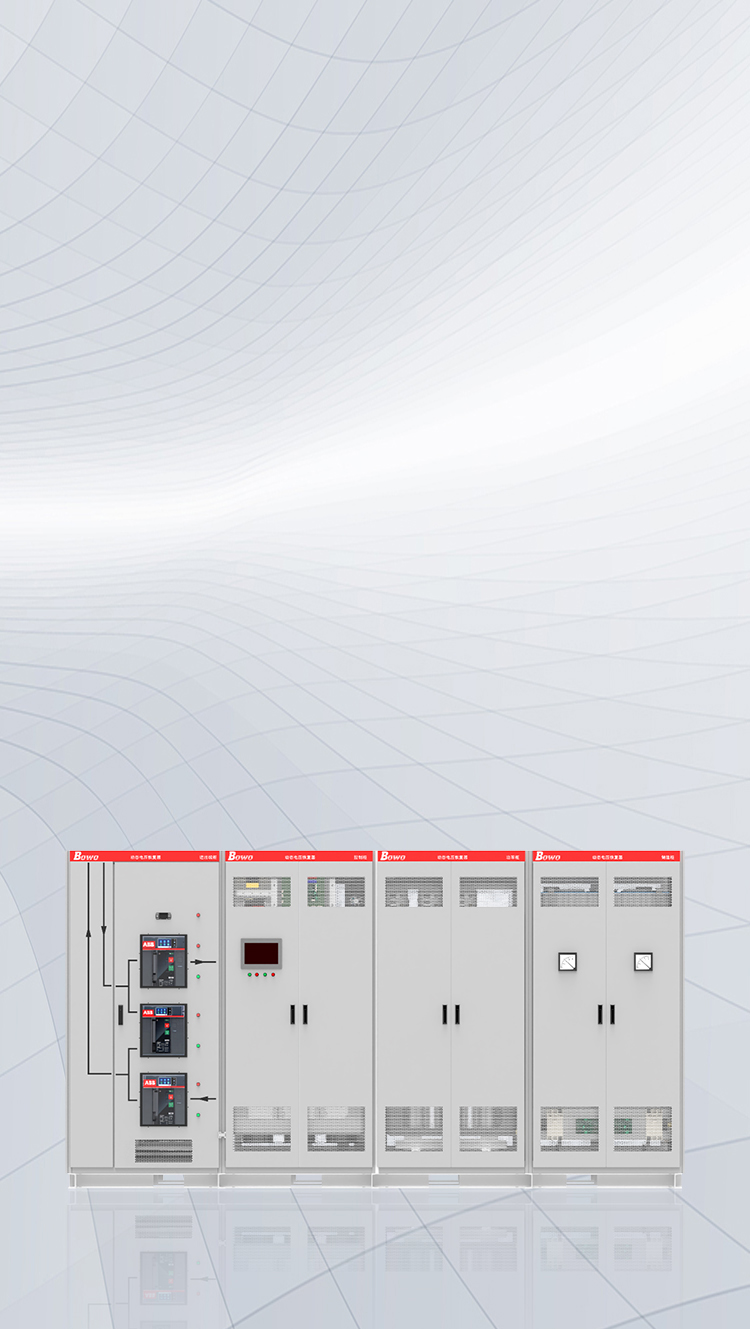

DVR對電壓暫降、驟升、中斷、多電源切換免疫
保障敏感負荷電壓質量
柔性退出、隔離輸出
DVR對電壓暫降、驟升、中斷、多電源切換免疫
保障敏感負荷電壓質量
柔性退出、隔離輸出
根據國標GB/T 30137-2013：
電壓暫降被定義為電壓RMS降低至額定值的90%～10%，且歷時10ms~1min又重新恢復的現象。
暫降事件頻發——必然性
暫降時間難測——偶然性
暫降危害巨大——嚴峻性
| 系統額定電壓 | 400V（208V-750V） | |||||||
| 補償工作電壓 | 低電壓補償范圍 0-85% 額定電壓；高電壓補償范圍 115%~130% 額定電壓 | |||||||
| 補償容量(kVA) | ≤100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 |
| 補償時間 | 3s | 3s | 2s | 3s | 2s | 4s | 3s | 2s |
| 外形尺寸(mm) | 1000*800 | 1200*800 | 1800*800 | 2600*1000 | 4000*1000 | |||
| 續-補償容量(kVA) | 1000 | 1250 | 1600 | 2000 | 2500 | |||
| 續-補償時間 | 1s | 1s | 0.4s | 0.4s | 0.4s | |||
| 續-外形尺寸(mm) | 4400*1000 | 5000*1000 | 5000*1000 | 6400*1000 | 8000*1000 | |||
| 工作頻率 | 48.5Hz ~ 51.5Hz | |||||||
| 裝置響應時間 | ＜2ms | |||||||
| 補償電壓不平衡度 | ＜3% | |||||||
| 電壓補償精度 | ＜2% | |||||||
| 整機效率 | ＞99%（非補償狀態，P≥300kW 設備) | |||||||
| 電壓總諧波畸變率 | ＜4% | |||||||
| 工作環境溫度 | -25℃ ~ +45℃ | |||||||
| 測試精度 | 0.2μu ~ 1.5μu 內精度不低于2% | |||||||
| 保護 | 具備必要保護，且保護動作時不影響負載正常供電 | |||||||
| 工作濕度 | 0 ~ 95% 無結露 | |||||||
| 噪聲 | 非補償、充電工況條件下≤60dB( 在距離設備1米處測量) | |||||||
| 壽命 | 維護壽命20年 | |||||||
| 注：上表中尺寸針對 400V 電壓等級設備，柜體高度標準尺寸均為2200mm，其他電壓等級設備尺寸與東方博沃溝通獲取。 | ||||||||
